绿碳化硅微粉导热系数分析

绿碳化硅微粉导热系数分析

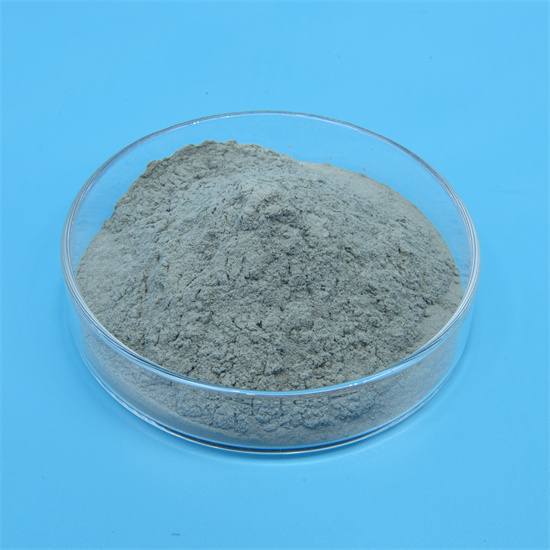

绿碳化硅微粉是一种具有特殊性质和广泛应用领域的材料。

绿碳化硅（SiC）微粉的导热系数受多种因素影响，包括纯度、晶粒尺寸、温度及微观结构等。以下是关键数据和分析：

1. 典型导热系数范围

• 室温下：绿碳化硅的导热系数约为 80-120 W/(m·K)（高纯度单晶时可达490 W/(m·K)，但微粉因颗粒边界和缺陷，导热性显著降低）。

• 微粉形态：颗粒尺寸减小会增加界面热阻，导致导热系数下降，通常为 20-80 W/(m·K)（具体取决于粒径和纯度）。

2. 影响因素

• 纯度：杂质（如游离硅、氧）会显著降低导热性。99%以上纯度的SiC导热性优于90%纯度的材料。

• 粒径：纳米级微粉（如<1μm）因界面散射效应，导热系数可能低至 10-30 W/(m·K)。

• 温度：随温度升高，声子散射增强，导热系数下降（例如，800°C时可能降至室温值的50%）。

3. 应用参考

• 导热填料：绿碳化硅微粉常用于复合材料（如聚合物基）提升导热性，

　一般来说，绿碳化硅微粉的导热系数比普通的无机填料要高，因此在高温导热材料的制备中，绿碳化硅微粉常被用作填料，以提高材料的导热性能。同时，绿碳化硅微粉还具有优异的耐高温性能和化学稳定性，可以在高温、腐蚀等恶劣环境下稳定运行。

　绿碳化硅微粉具有高纯度、高热导率、低热膨胀系数、良好的电绝缘性能、高硬度、耐腐蚀性等特点，因此在电子、材料、化工、能源等领域具有广泛的应用前景。
