遮光剂用黑碳化硅微粉 4000 目 5000 目 / 4 微米 5 微米 SIC powder 黑碳化硅粉末

遮光剂用黑碳化硅微粉 4000 目 5000 目 4 微米 5 微米 SIC powder 黑碳化硅粉末遮光剂是一类功能性粉体添加剂，依靠微粒对光

联系电话：18039337725

产品详情

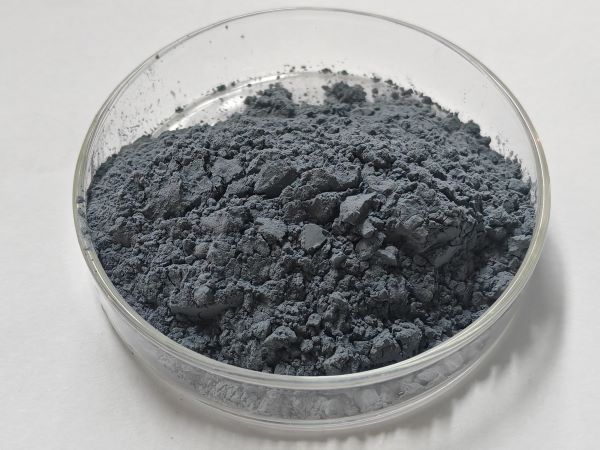

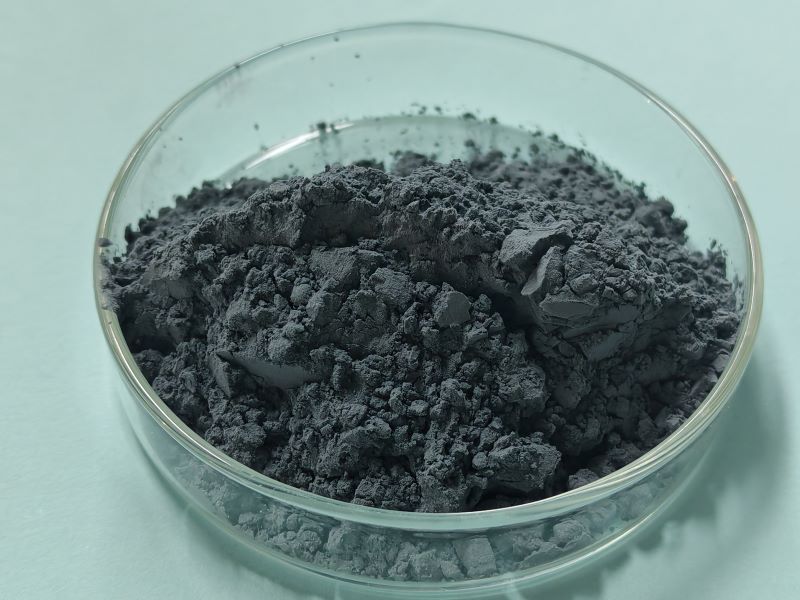

遮光剂用黑碳化硅微粉 4000 目 5000 目 / 4 微米 5 微米 SIC powder 黑碳化硅粉末

遮光剂是一类功能性粉体添加剂，依靠微粒对光线的吸收、散射与反射作用，阻挡可见光、红外辐射穿透材料基体，削弱光辐射传递，避免光线造成材料老化、热量传导加剧。在高温隔热、气凝胶、特种保温材料体系中，普通多孔基材对红外辐射具备透光性，高温工况下辐射传热显著上升，而遮光剂能够有效阻断辐射路径，是提升材料高温隔热性能不可或缺的核心原料。

黑碳化硅微粉是高性能红外遮光剂主流原料，我司供应 4000 目、5000 目超细黑碳化硅微粉，中位粒径 4 微米、5 微米，粒度分布集中，经过酸洗提纯，杂质含量低，粉体分散性优良。作为遮光剂，黑碳化硅属于宽带隙半导体材料，对 2.5–7μm 中红外热辐射波段拥有极强消光能力，通过光散射与吸收双重机制，打乱红外光线传播路线，大幅降低辐射传热效率，遮光效果显著优于二氧化钛、氧化锆等传统遮光材料。

相较于炭黑等遮光原料，黑碳化硅耐高温优势突出，在 500–1200℃高温环境下不易氧化分解，化学性质稳定，耐酸碱侵蚀，适配各类高温隔热体系。4–5 微米粒径完美匹配红外散射最优尺寸区间，掺入气凝胶、陶瓷纤维隔热棉、真空绝热板后，可显著降低材料高温热导率，广泛应用于新能源电池隔热、工业窑炉保温、航空航天热防护等领域。

同时，粉体颗粒形貌规整，易于在有机、无机基体中均匀分散，不易团聚沉降。添加黑碳化硅遮光剂微粉，既能实现长效红外遮蔽，还可同步提升复合材料硬度、抗热震性能，延长保温材料使用寿命，是高端隔热制品优选遮光功能填料。

化学指标-遮光剂用黑碳化硅微粉 4000 目 5000 目 / 4 微米 5 微米 SIC powder 黑碳化硅粉末

成分	标准值	典型值
SiC	≥98%	98.62
SiO2	≤1%	0.08
Fe2O3	≤0.1%	0.05
F.C	≤0.2%	0.12
磁性物含量	≤0.02%	0.01

典型物理指标-遮光剂用黑碳化硅微粉 4000 目 5000 目 / 4 微米 5 微米 SIC powder 黑碳化硅粉末

莫氏硬度:	9.2
努普硬度	3000-3300 kg/mm2
维氏硬度	2940-3200 kg/mm2
熔点	2300 °C游离
Max使用温度	1900℃
比重:	3.2-3.45 g/cm3
堆积密度(LPD):	1.2-1.6 g/cm3(根据粒度有所不同)
颜色:	黑色
晶体形状:	六方晶系
弹性模量	58-65x106 psi
热膨胀系数	3.9-4.5 x10-6/ ℃
热导率	71-130 W/MK

郑州市海旭磨料有限公司黑碳化硅微粉型号：

P标微粉	D0（um）	D3(um)	D50(um)	D95(um)
P240	Max. 110	Max. 81.7	58.5±2.0	Min. 44.5
P280	Max. 101	Max. 74.0	52.2±2.0	Min. 39.2
P320	Max. 94	Max. 66.8	46.2±1.5	Min. 34.2
P360	Max. 87	Max. 60.3	40.5±1.5	Min. 29.6
P400	Max. 81	Max. 53.9	35.0±1.5	Min. 25.2
P500	Max. 77	Max. 48.3	30.2±1.5	Min. 21.5
P600	Max. 72	Max. 43.0	25.8±1.0	Min. 18.0
P800	Max. 67	Max. 38.1	21.8±1.0	Min. 15.1
P1000	Max. 63	Max. 33.7	18.3±1.0	Min. 12.4
P1200	Max. 58	Max. 29.7	15.3±1.0	Min. 10.2
P1500	Max. 53	Max. 22.4	12.6±1.0	Min. 8.3
P2000	Max. 45	Max. 19.3	10.3±0.8	Min. 6.7
P2500	Max. 38	Max. 14.0	8.4±0.5	Min. 5.4
P3000	Max. 32	Max. 12.0	6.7±0.5	Min. 3.0
P4000	Max. 27	Max. 11.0	5.5±0.5	Min. 2.0
P5000	Max. 23	Max. 8.0	4±0.5	Min. 1.8
